双增益设计相机ISO感光度设置原理与实践指南:以尼康Z为例
作者:秋凉 | 发布日期:数码摄影中感光度(ISO)是一个很重要的设置参数——准确说,ISO是感光度(sensitivity)的度量单位。对于感光度有许多误区,最常见的是认为感光度是曝光的一部分(所谓的曝光三角,许多人应该都看到过)。实际上感光度不是曝光元素,而是曝光的下游。感光度ISO的变化会影响动态范围、噪声等关键参数,因此最终会对画质产生很大的影响。你可以这样简单理解:当感光元件CMOS的感光度越高(对信号越敏感),它对噪声的放大作用也会越强,因此尽管记录的信号变强了,总体的信噪比(signal-to-noise ratio, SNR)却降低了。所以,直观的印象是:感光度越高,照片的噪点就越多,清晰度随之下降。由此导出的直接结论是:感光度越低,画质越好;所以,拍摄照片应该尽可能使用低感光度。
这两句你在几乎所有摄影教程中都会看到的话,实际上都是错误的。要解释为什么错误,不但需要长篇大论,还需要你有足够的摄影常识和逻辑推理能力。我不打算在这里细说这个问题。如果你对此感兴趣,可以阅读我之前写过的《理解数码噪点:产生原因及对拍摄的指导意义》一文,认真读完应该能自己做出总结。我在这篇文章里主要会结合尼康Z相机的感光元件设计,告诉你在实践中如何设置ISO感光度才能最好地发挥相机的成像性能——并不是越低越好!当然,本文涉及的所有要点,对于其他品牌相机的使用,都可以参考。

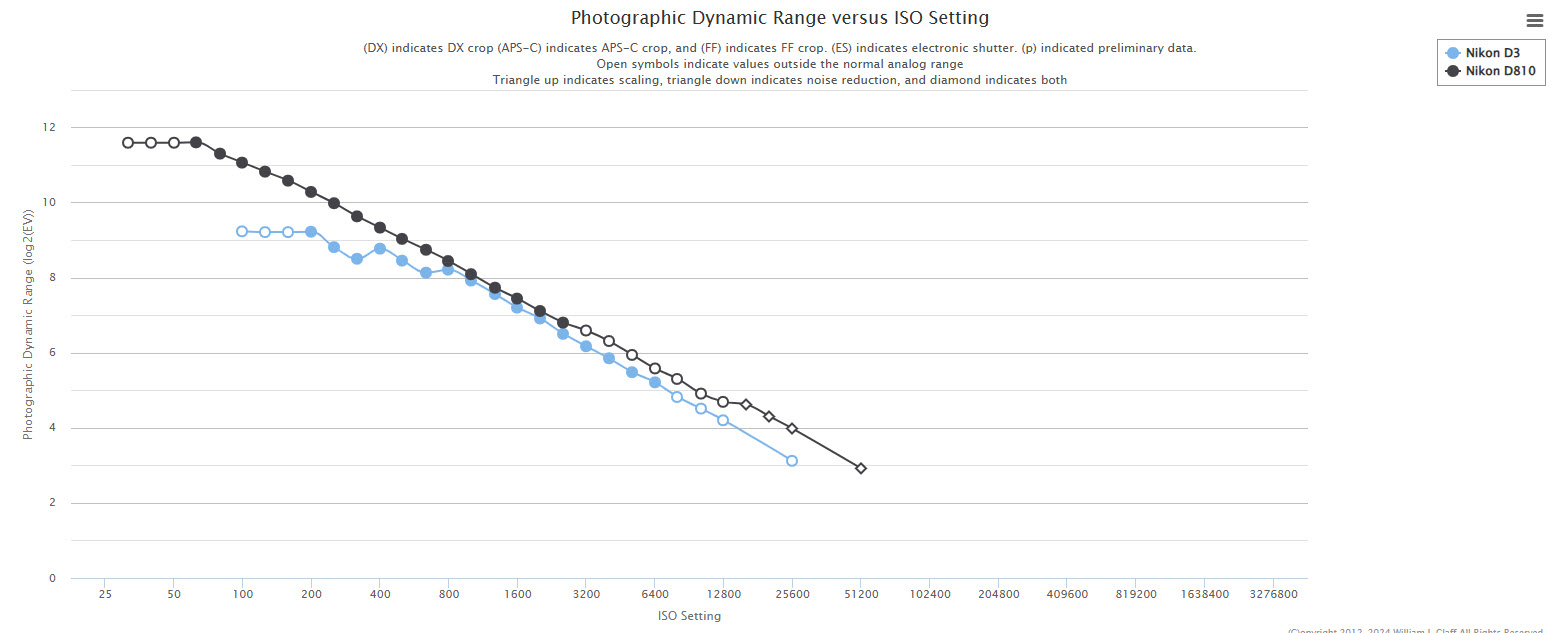

首先,传统的相机感光元件设计可以笼统地分为ISO-less和ISO-full两种。简单来说,ISO-less相机的动态范围(dynamic range, DR)随着ISO的提高基本呈直线下降,而ISO-full相机则并不是线性下降。下图中显示的尼康D810就是典型的ISO-less相机,而D3则是典型的ISO-full相机。ISO-less相机的特点是所谓的ISO invariance,即在相机中提高感光度和在后期处理中提亮照片,其获得的画面噪声总体相当(当然当然,一定是RAW!)。而由于基础ISO下(比如D810的ISO 64)DR很宽,因此在使用中倾向于采用基础感光度而在后期提亮,即使采用基础感光度时画面欠曝。与ISO-less相机不同,ISO-full相机随着感光度ISO的提升,其DR并不是呈线性下降,因此提高ISO往往比在后期提亮效果更好。于是,ISO-full相机在使用中倾向于设置较高的ISO以保证拍摄时成像的亮度在正常范围内。

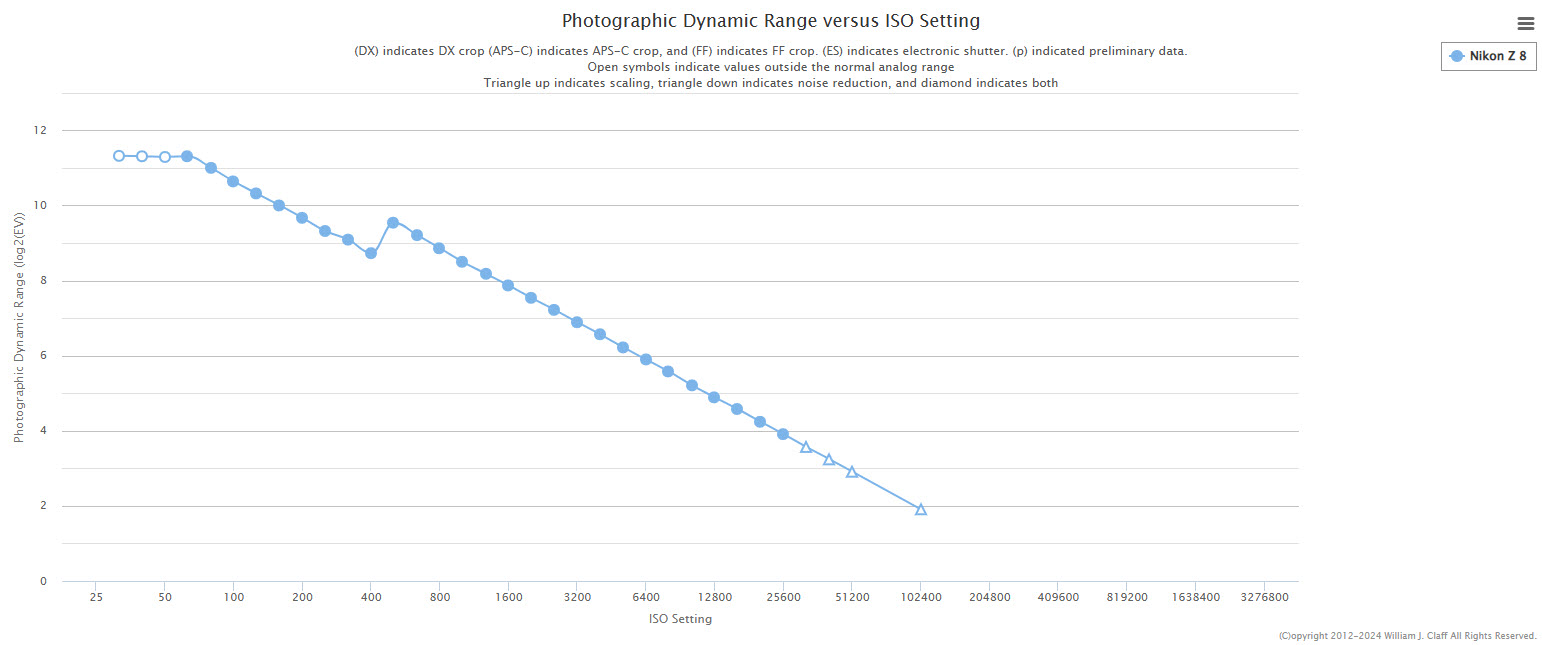

但是,从D850以后,尼康所有的相机,包括从Z6/Z7开始的全部尼康Z相机,都采用了一种叫作双增益(dual-gain)的设计。类似的设计在索尼、佳能等各品牌相机上都可以看到。双增益设计使得相机的DR随ISO的变化被分成两段。下图展示的是尼康Z8动态范围随感光度ISO变化的曲线。与尼康D810的曲线不同,Z8在ISO 500的地方出现一个向上的折线,然后再向下。也就是说,这条曲线被分成两段,一段从基础感光度ISO 64一直到ISO 400,然后在ISO 500的地方“断裂”,再向右下方线性延伸。

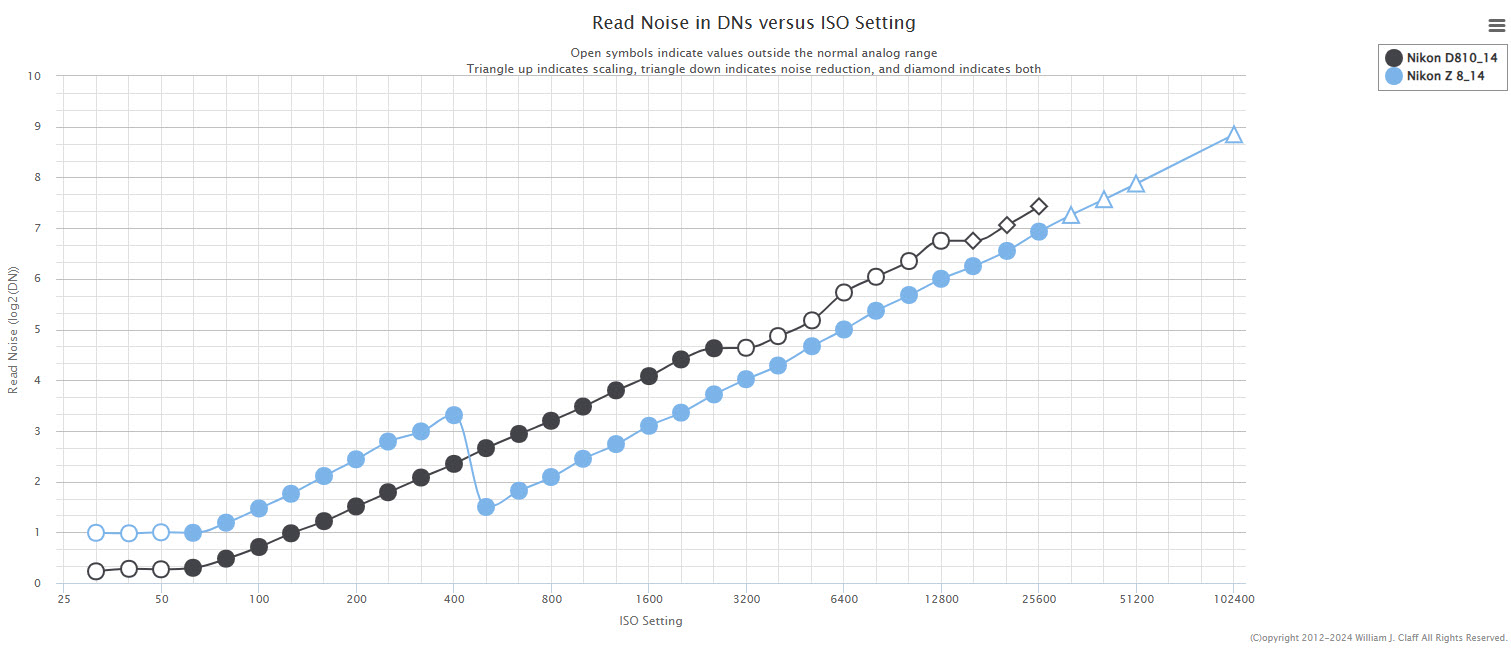

造成这一变化的原因是尼康在ISO 500的位置切换了增益(gain),结果是在ISO 500前后拍摄的照片对应不同的增益。增益位于模数转换(analog to digital conversion, ADC)之前,增益的变化会影响下游的信号处理,从而改变SNR。下图是尼康Z8和尼康D810的读出噪声图。D810的读出噪声随着ISO提高而几乎呈线性增加[log2(DN)],而Z8则在ISO 500的地方显著降低。

对于Z8,这一双增益模式带来的结果可以总结为两句话:
- 以切换点为界,相机分为两段不同的“ISO-less”:从ISO 64到ISO 400,近乎ISO-less;从ISO 500到ISO 25600,近乎ISO-less;
- 在增益切换点前后,高ISO设置的DR要好于低ISO设置;通过第一段ISO-less的ISO设置在后期提亮画面(弥补曝光不足),其画质表现不如第二段ISO-less范围内直接拍摄。

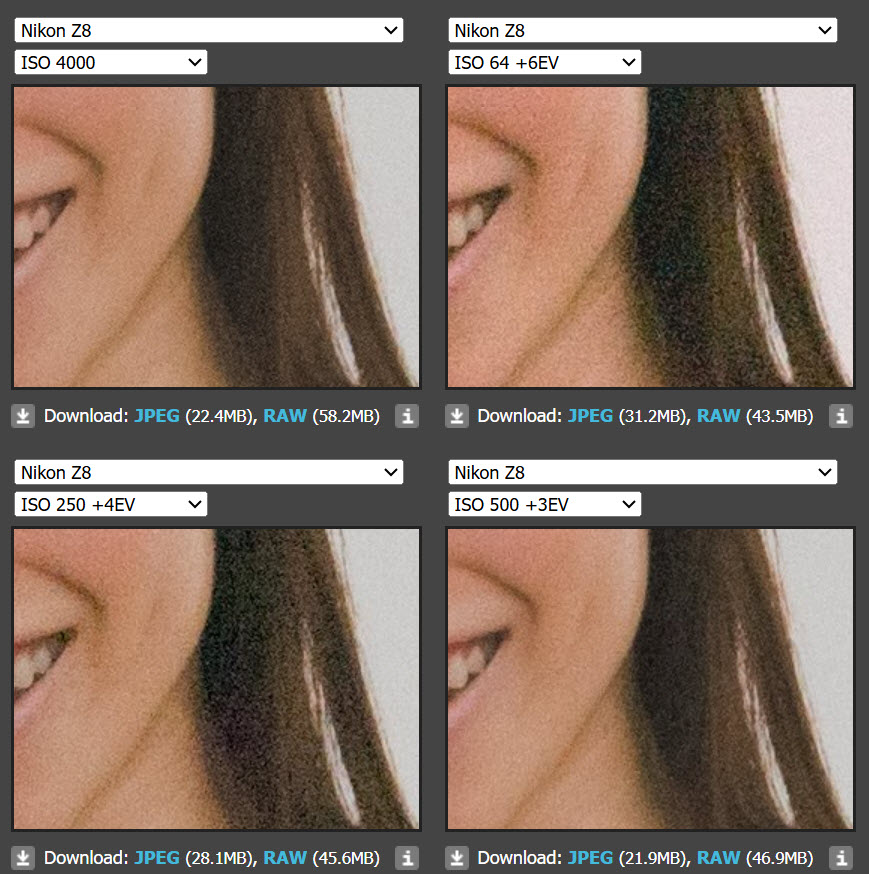

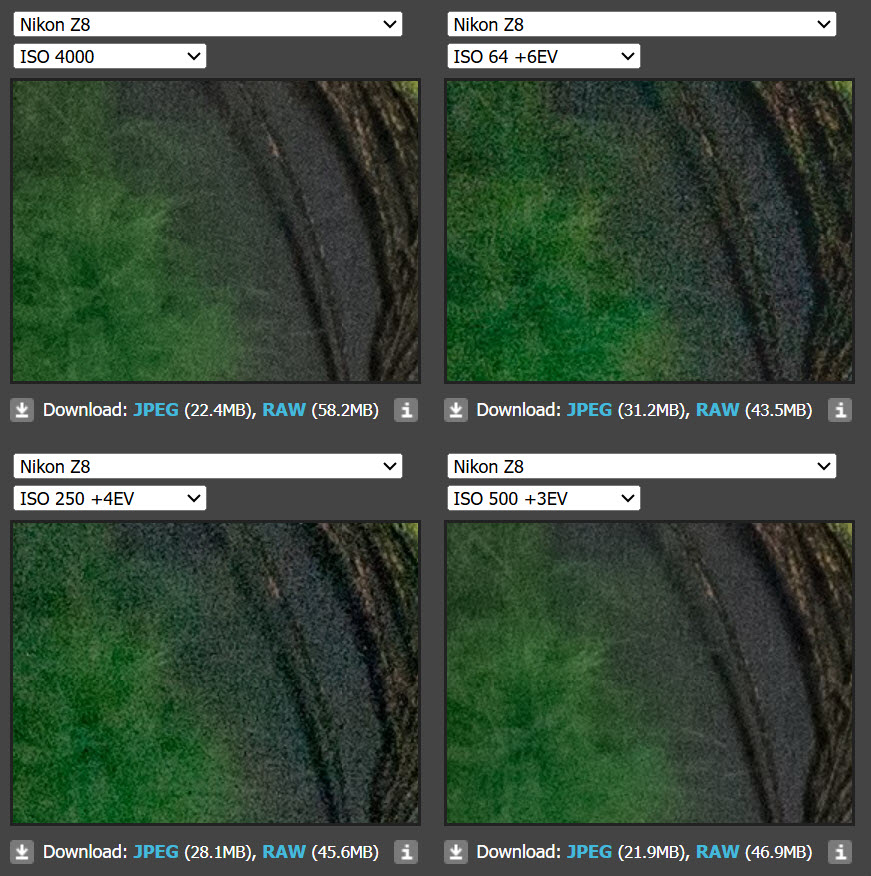

关键的问题在第二句话。下图是DPReview尼康Z8评测中ISO invariance测试的截图。我选了其中两个细节。ISO 4000和ISO 500+3EV的结果相似,显著好于ISO 64+6EV和ISO 250+4EV的结果。这说明,如果你把Z8的感光度ISO连续起来看,它不是一台ISO-less相机,问题就在于ISO 500的位置切换了增益。


我们再看一下Z8动态范围DR随感光度ISO变化的具体数值:
ISO 64 11.31
ISO 100 11
ISO 200 9.67
ISO 400 8.73
ISO 500 9.54
ISO 800 8.86
ISO 1600 7.87
一个惊奇的结果:对于Z8而言,ISO 500的动态范围比ISO 400更宽,基本接近ISO 200的设置(-0.13EV)!ISO 800的动态范围甚至略胜于ISO 400!这就是双增益相机的特性。基于上述特点,我自己是这样来设置Z8感光度的:
- 在可能的情况下,使用ISO 64。这是我最常用的感光度设置,也是从D810以来一直持续的习惯。在基础感光度下,能够获得最宽的动态范围。如果曝光确实不足,我考虑增加到ISO 100;
- 如果ISO 64下曝光显著不足,或者我需要提高快门速度,直接设置到ISO 500或者更高;
- 略过ISO 200 – ISO 400 !

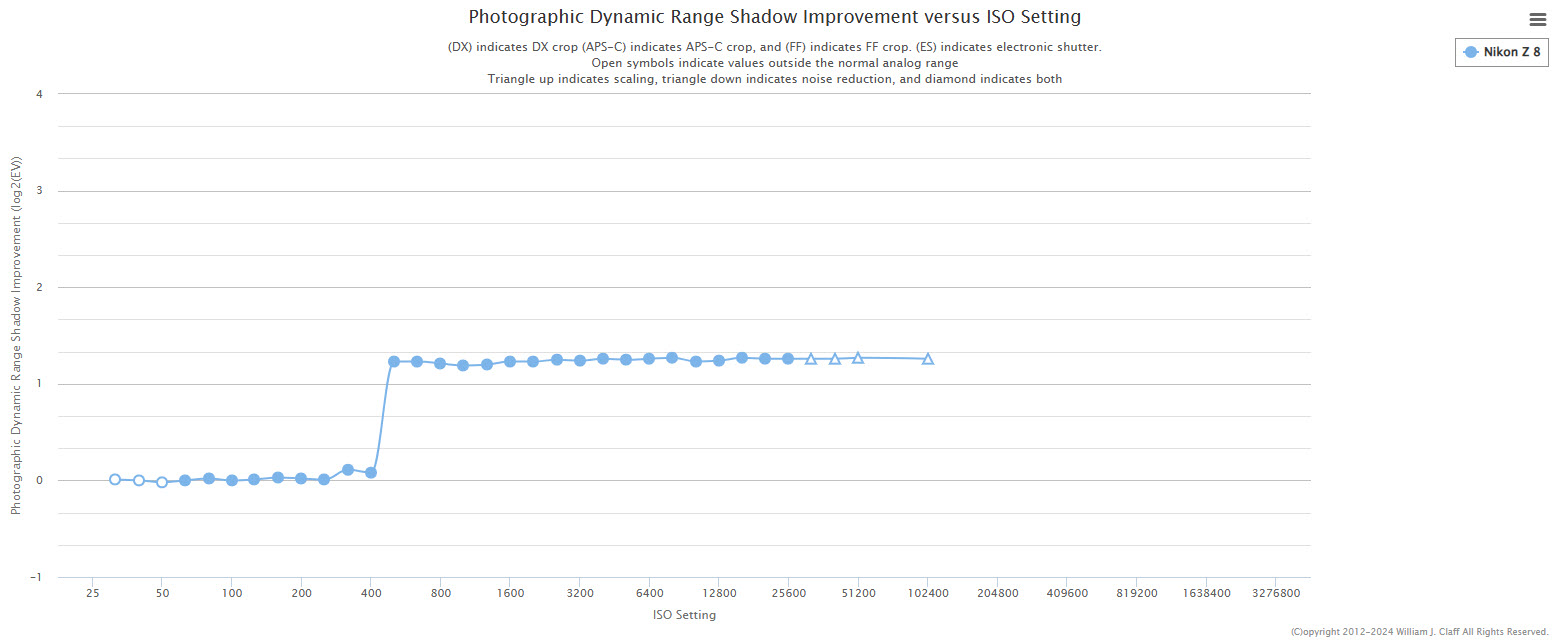

简单来说,我有两个“基础感光度”——ISO 64和ISO 500。如果单纯从“阴影提亮”的角度来看,那么确实我只需要ISO 64和ISO 500这两个设置,下面这张PDR shadow improvement曲线图,很好地说明了Z8的这个特性。

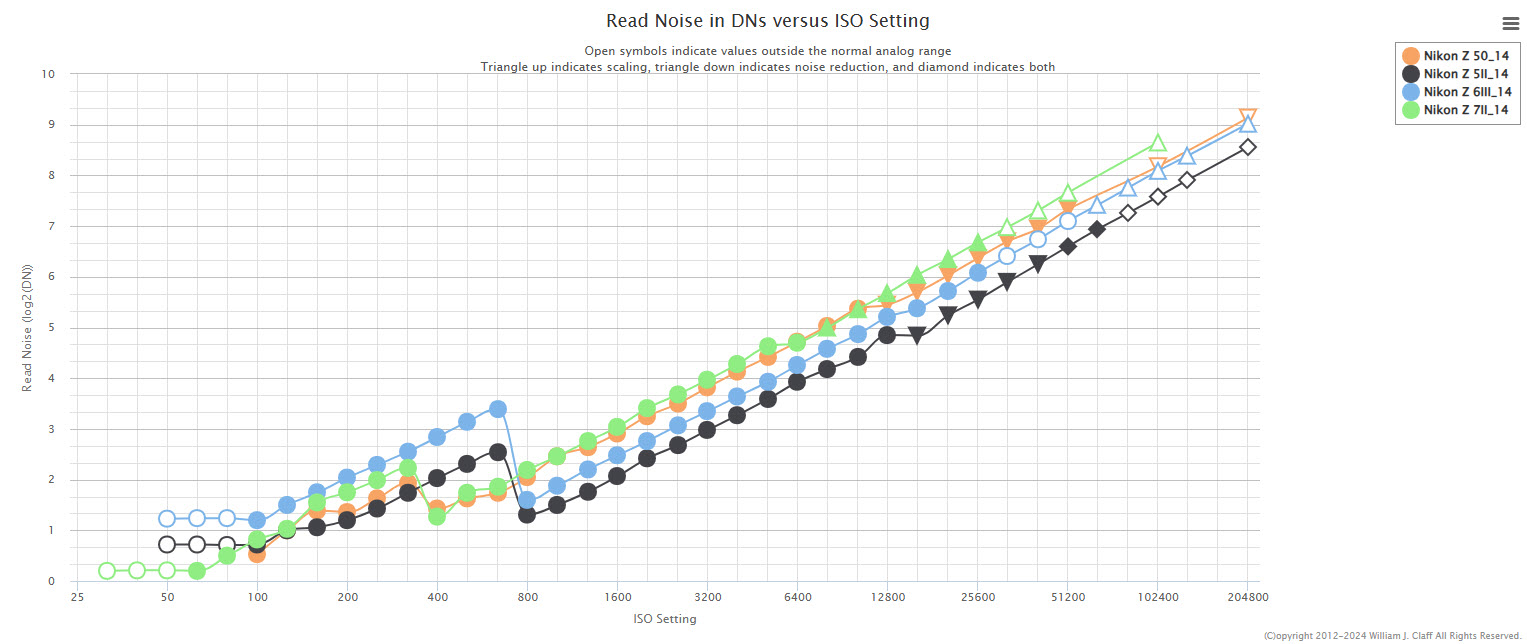

实际上,尼康Z的所有相机都可以采用类似的设置逻辑,只是增益切换的ISO位置不同。下图是尼康Z6 III、Z5 II、Z7 II和Z50的读出噪声图。从图上可以看出,Z6 III、Z5 II的切换点都是ISO 800,而Z7 II和Z50则是ISO 400。

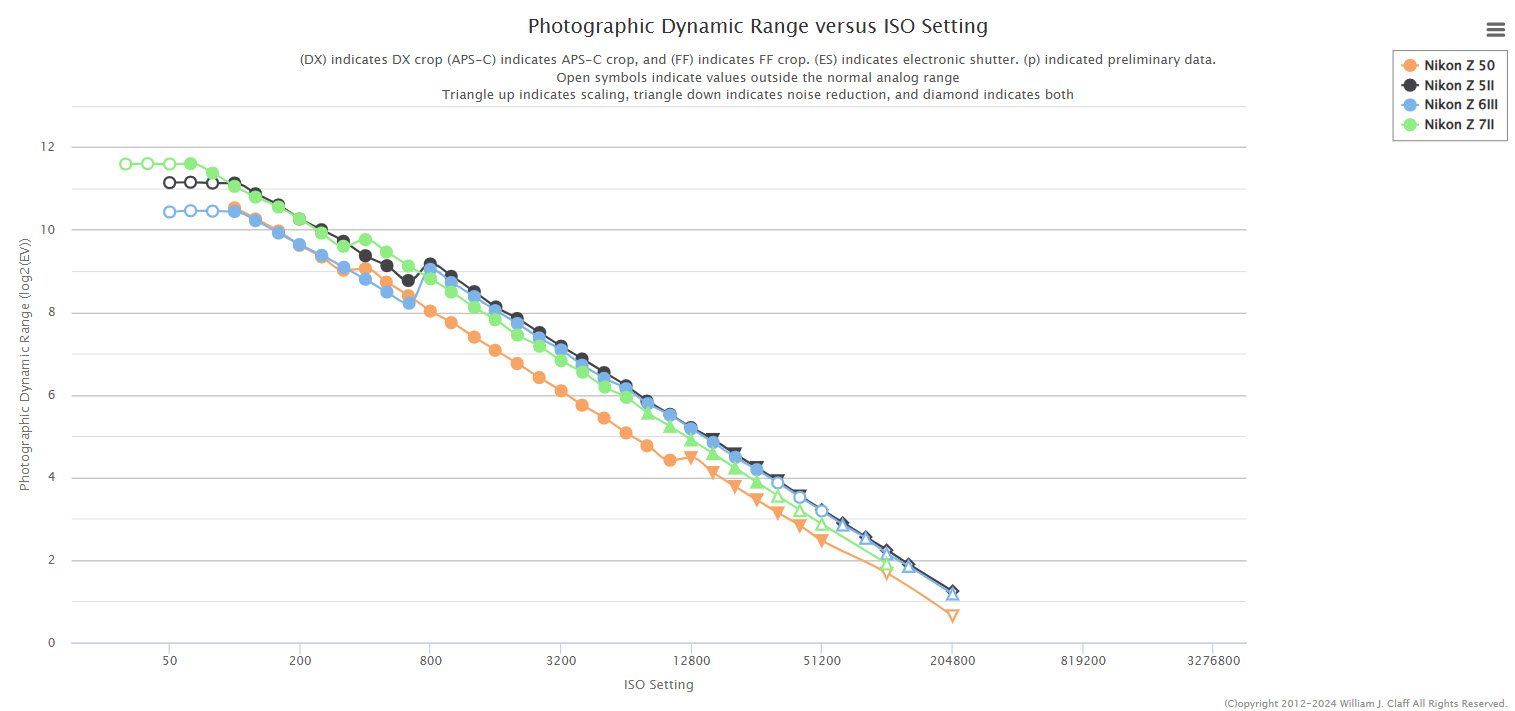

如果我们再看一下动态范围随ISO变化图,那ISO的设置逻辑就应该很清晰了。

比如,如果我用Z5 II拍摄照片,我当然会首选基础感光度ISO 100,也可以根据情况采用ISO 200。但是,一旦曝光不足或者快门速度不够,我会直接跳过ISO 400而设置成ISO 800或者更高。对于Z5 II而言,两个“基础感光度”分别是ISO 100和ISO 800。
以上就是对于尼康Z这类双增益设计的相机正确设置感光度ISO的方法。相同的逻辑也适用于所有其他类似设计的相机。本文所采用的读出噪声和动态范围DR数据,都来自于photons to photo,你完全可以自己查询相机的数据,从而根据感光元件的特点,获得合理的ISO设置。
最后我想强调一点,感光元件的设计是非常复杂而专业的工作。评价什么设计更好,我想我们既没有能力其实也没有必要。我们的目的是了解自己设备的特点,并且根据特点去充分发挥设备的性能。之所以要强调双增益设计,是因为此类设计下我们对感光度ISO的设置逻辑会有所不同,尤其不同于我们习惯所说的“设置尽可能低的ISO”,因此我们需要了解其中的差别。仅此而已。
